Produktdetails:
Zahlung und Versand AGB:
|
| Material: | schwarzer Granit | Anwendung: | Industrie der hohen Präzision |
|---|---|---|---|
| Toleranz: | Grad 00 | HS-Code: | 90179000 |
| Name: | Granit-Kalibrierungs-Flachheit, die Steinplanum-Platten-Tabelle einhüllt | Maß-Methode: | Handbuch |
| Standard: | DIN876 | Aufspannfläche:: | 20±2℃ |
| Zusatz: | Stand | Härte: | HS 70 |
| Markieren: | Hochleistungsgranit-Oberflächenplatte,Co-Granitoberflächenplatte,Hochleistungsgranit-Oberflächentabelle |
||

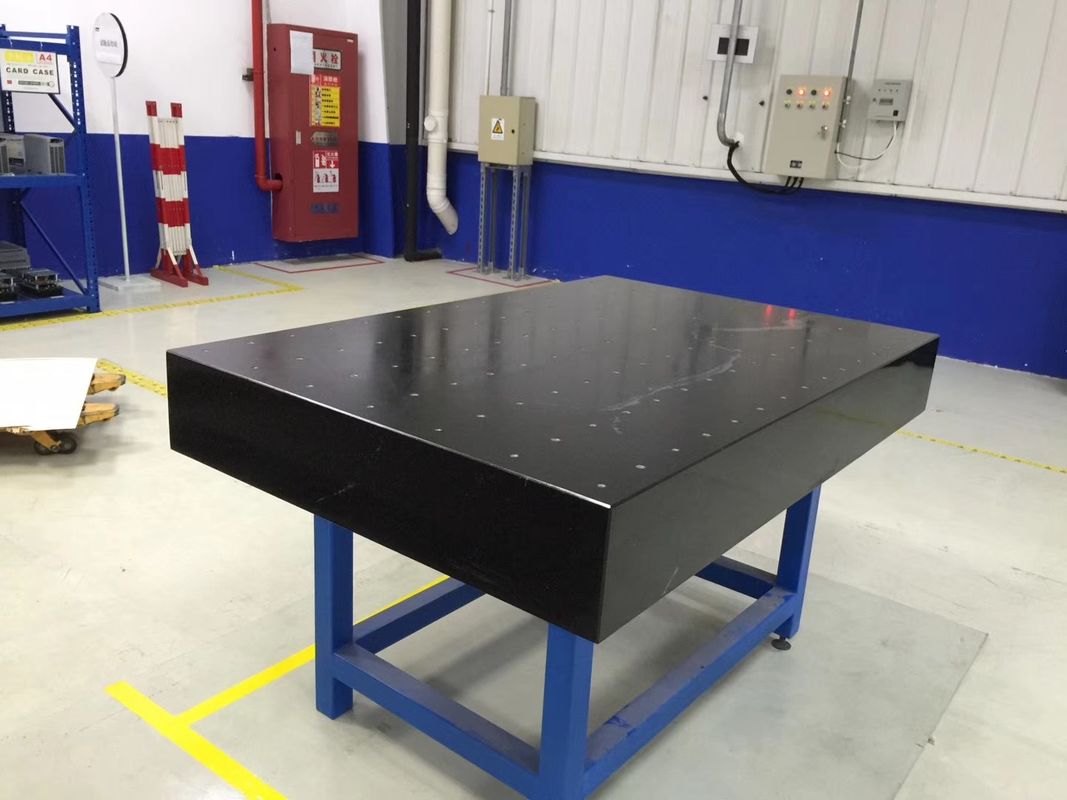

Soem-Maschinen-Kalibrierungs-und Maß-Granit-Oberflächen-Platte
Eine Granitoberflächenplatte ist in Ihrer Werkstatt erforderlich, mit dem Schärfen von Werkzeugen zu helfen, wenn ein flacher Bezugspunkt angefordert wird, es ist auch nützlich, wenn sie heraus markiert oder die Flachheit Ihrer Werkzeuge oder Arbeit überprüft. Weil die Platte vom festen Granit hergestellt wird, den sie verrostet nicht oder korrodiert und es wird, um garantiert nicht im Laufe der Zeit sich zu verwerfen oder sich zu verformen
| Präzisionsgranitoberflächenplatten-Labortabelle für das Messen | |
| Name | Platten, die Granit prüfen |
| Material | Jinan-Grün-Granit |
| Anteil | 2970-3070 Kg-/m² |
| Druckfestigkeit | 245-254 Kg-/m² |
| Elastizitätsmodul | 1.27-1.47N/mm ² |
| Längenausdehnungskoeffizient | 4.6×10-6/℃ |
| Wasseraufnahme | 0,13% |
| Die Härte | HS70 |
| Verwendung | A. Als Präzisionsbezugsmaßwerkzeug B. Measure die Flachheit, Gradlinigkeit der Maschinentabelle, Schiene und Präzisionsplatte |
| Paket | Holzkiste |
Unsere Granitoberflächenplatte bezieht sich die auf modernen Standards der führenden Länder, und seine Flachheitstoleranz stimmt mit der Oberflächenplatte JB/T 7975-1999 überein:
Grad 000 =1x (1+d/1000)/μm
Grad 00 =2x (1+d/1000)/μm
Grad 0 =4x (1+d/1000)/μm
Grad 1 =8x (1+d/1000)/μm
(d ist die Länge der Diagonale)
|
Spezifikation |
Gewicht (Kilogramm) |
Präzisions-Grad (μm) |
|||
|
000 |
00 |
0 |
1 |
||
|
300 × 200 × 50 |
17 |
1,5 |
3 |
6 |
12 |
|
300 × 300 × 50 |
19 |
1,5 |
3 |
6 |
12 |
|
400 × 300 × 70 |
25 |
1,5 |
3 |
6 |
12 |
|
400 × 400 × 70 |
48 |
2 |
3,5 |
6,5 |
13 |
|
630 × 400 × 100 |
76 |
2 |
3,5 |
7 |
14 |
|
630 × 630 × 100 |
155 |
2 |
4 |
8 |
16 |
|
800 × 500 × 130 |
156 |
2 |
4 |
8 |
16 |
|
× 630 × 1000 130 |
284 |
2,5 |
4,5 |
9 |
18 |
|
× 750 × 1000 150 |
338 |
2,5 |
5 |
9 |
18 |
|
× 1000 × 1000 150 |
450 |
2,5 |
5 |
10 |
20 |
|
× 1000 × 1600 200 |
963 |
3 |
6 |
12 |
24 |
|
× 1000 × 2000 200 |
1200 |
3,5 |
6,5 |
13 |
26 |
|
× 1600 × 1600 300 |
2312 |
3,5 |
6,5 |
13 |
26 |
|
× 1600 × 2000 300 |
2890 |
3,5 |
7 |
14 |
28 |
|
2500 × × 1600 300 |
3612 |
4 |
8 |
16 |
32 |
|
3000 × × 2000 500 |
9030 |
4,5 |
9 |
18 |
36 |
|
4000 × × 2000 500 |
12040 |
5,5 |
11 |
22 |
44 |
|
6000 × × 2000 700 |
25284 |
7,5 |
15 |
30 |
60 |
