Produktdetails:
Zahlung und Versand AGB:
|
| Material: | schwarzer Granit | Anwendung: | Industrie der hohen Präzision |
|---|---|---|---|
| Toleranz: | Grad 00 | HS-Code: | 90179000 |

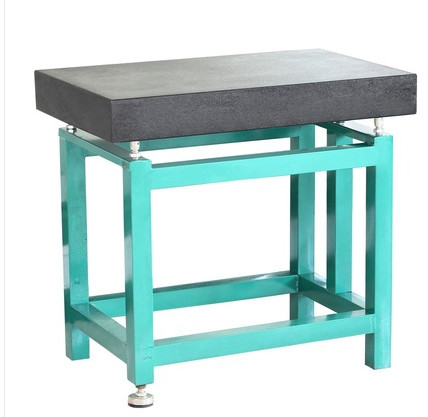

| Name: | Granit-Präzisionsoberflächentabelle | Maß-Methode: | Handbuch |
| optionaler Zusatz: | Stand für Granitoberflächenplatte | Standard: | DIN876 II |
| Verwendung: | Labormessgerät | ||
| Markieren: | schwarze Granitoberflächen-Plattentabelle,Industrieoberflächen-Plattentabelle der hohen Präzision,Granit-Oberflächentabelle mit 00 Graden |
||
Unsere Granitoberflächenplatte bezieht sich die auf modernen Standards der führenden Länder, und seine Flachheitstoleranz stimmt mit der Oberflächenplatte JB/T 7975-1999 überein:
Grad 000 =1x (1+d/1000)/μm
Grad 00 =2x (1+d/1000)/μm
Grad 0 =4x (1+d/1000)/μm
Grad 1 =8x (1+d/1000)/μm
(d ist die Länge der Diagonale)
|
Spezifikation |
Gewicht (Kilogramm) |
Präzisions-Grad (μm) |
|||
|
000 |
00 |
0 |
1 |
||
|
300 × 200 × 50 |
17 |
1,5 |
3 |
6 |
12 |
|
300 × 300 × 50 |
19 |
1,5 |
3 |
6 |
12 |
|
400 × 300 × 70 |
25 |
1,5 |
3 |
6 |
12 |
|
400 × 400 × 70 |
48 |
2 |
3,5 |
6,5 |
13 |
|
630 × 400 × 100 |
76 |
2 |
3,5 |
7 |
14 |
|
630 × 630 × 100 |
155 |
2 |
4 |
8 |
16 |
|
800 × 500 × 130 |
156 |
2 |
4 |
8 |
16 |
|
× 630 × 1000 130 |
284 |
2,5 |
4,5 |
9 |
18 |
|
× 750 × 1000 150 |
338 |
2,5 |
5 |
9 |
18 |
|
× 1000 × 1000 150 |
450 |
2,5 |
5 |
10 |
20 |
|
× 1000 × 1600 200 |
963 |
3 |
6 |
12 |
24 |
|
× 1000 × 2000 200 |
1200 |
3,5 |
6,5 |
13 |
26 |
|
× 1600 × 1600 300 |
2312 |
3,5 |
6,5 |
13 |
26 |
|
× 1600 × 2000 300 |
2890 |
3,5 |
7 |
14 |
28 |
|
2500 × × 1600 300 |
3612 |
4 |
8 |
16 |
32 |
|
3000 × × 2000 500 |
9030 |
4,5 |
9 |
18 |
36 |
|
4000 × × 2000 500 |
12040 |
5,5 |
11 |
22 |
44 |
|
6000 × × 2000 700 |
25284 |
7,5 |
15 |
30 |
60 |
