Produktdetails:
Zahlung und Versand AGB:
|
| Material: | schwarzer Granit | Anwendung: | Industrie der hohen Präzision |
|---|---|---|---|
| Toleranz: | Grad 00 | HS-Code: | 90179000 |
| Name: | × 630 × 1000 100 Millimeter-Granit-Oberflächen-Platten-Kalibrierung | Maß-Methode: | Handbuch |
| Optionaler Zusatz: | Stand für Granitoberflächenplatte | Standard: | DIN876 II |
| Verwendung: | Labormessgerät | ||
| Markieren: | 1000 x 630 x 100 Millimeter-Granit-Oberflächen-Platte,Schwarze Granit-Oberflächen-Platten-Kalibrierung,Co-Granit-Oberflächenplatten-Kalibrierung |
||

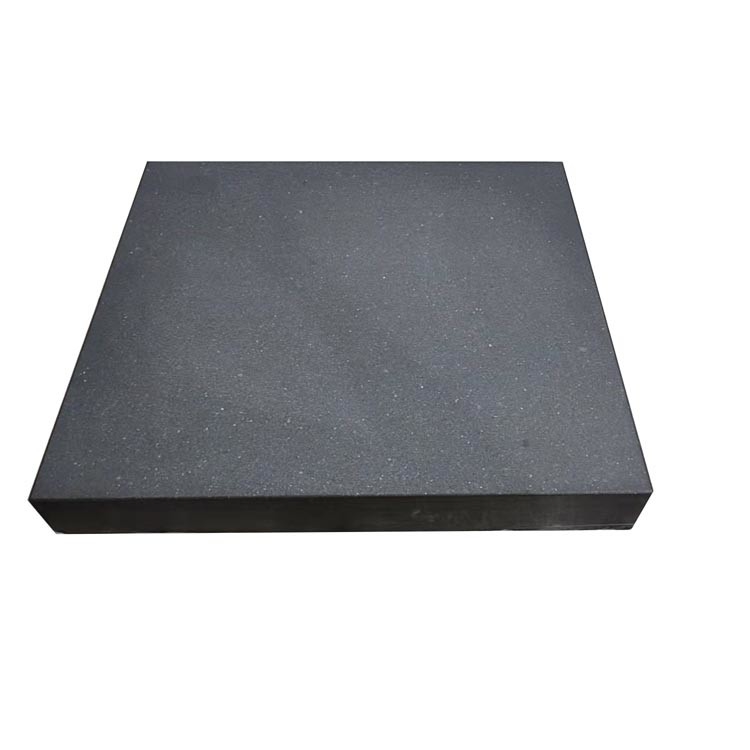

× 630 × 1000 100 Millimeter-Granit-Oberflächen-Platten-Kalibrierung
Es gibt vier Grade von Oberflächenplatten. Laborgrad AA und A, Raum-Inspektions-Grad B und der vierte ist Werkstatt-Grad. Die AA und das A des Grades sind bei den Toleranzen einer Flachheit das flachste, die als 0,00001 herein für eine Platte des Grades AA besser sind. Werkstatt ordnet Sein das am wenigsten flache und während der Name vorschlägt, sind sie für Gebrauch in den Werkzeugräumen bestimmt. Wo als Grad AA, sind Grad A und Grad B für Gebrauch in einem Inspektions- oder Qualitätskontrolllabor bestimmt.
Vorteile:
• Material der hohen Qualität und Präzisionsbearbeitungsprozeß Produktqualität sicherstellen.
• Ein nachweisbares QC-System ist von Ihrem Vertrauen angemessen.
• Leistungsfähiges Lager- und Logistikmanagement Ihre Lieferfrist sicherstellen.
• Eine zweijährige Garantie macht Sie ohne die Sorgen hinten.
Unsere Granitoberflächenplatte bezieht sich die auf modernen Standards der führenden Länder, und seine Flachheitstoleranz stimmt mit der Oberflächenplatte JB/T 7975-1999 überein:
Grad 000 =1x (1+d/1000)/μm
Grad 00 =2x (1+d/1000)/μm
Grad 0 =4x (1+d/1000)/μm
Grad 1 =8x (1+d/1000)/μm
(d ist die Länge der Diagonale)
|
Spezifikation |
Gewicht (Kilogramm) |
Präzisions-Grad (μm) |
|||
|
000 |
00 |
0 |
1 |
||
|
300 × 200 × 50 |
17 |
1,5 |
3 |
6 |
12 |
|
300 × 300 × 50 |
19 |
1,5 |
3 |
6 |
12 |
|
400 × 300 × 70 |
25 |
1,5 |
3 |
6 |
12 |
|
400 × 400 × 70 |
48 |
2 |
3,5 |
6,5 |
13 |
|
630 × 400 × 100 |
76 |
2 |
3,5 |
7 |
14 |
|
630 × 630 × 100 |
155 |
2 |
4 |
8 |
16 |
|
800 × 500 × 130 |
156 |
2 |
4 |
8 |
16 |
|
× 630 × 1000 130 |
284 |
2,5 |
4,5 |
9 |
18 |
|
× 750 × 1000 150 |
338 |
2,5 |
5 |
9 |
18 |
|
× 1000 × 1000 150 |
450 |
2,5 |
5 |
10 |
20 |
|
× 1000 × 1600 200 |
963 |
3 |
6 |
12 |
24 |
|
× 1000 × 2000 200 |
1200 |
3,5 |
6,5 |
13 |
26 |
|
× 1600 × 1600 300 |
2312 |
3,5 |
6,5 |
13 |
26 |
|
× 1600 × 2000 300 |
2890 |
3,5 |
7 |
14 |
28 |
|
2500 × × 1600 300 |
3612 |
4 |
8 |
16 |
32 |
|
3000 × × 2000 500 |
9030 |
4,5 |
9 |
18 |
36 |
|
4000 × × 2000 500 |
12040 |
5,5 |
11 |
22 |
44 |
|
6000 × × 2000 700 |
25284 |
7,5 |
15 |
30 |
60 |
